液压柱塞结构作为一种常见的结构形式，目前已应用于大型隔膜泵液力端的现场拆装维护的多处场合，例如隔膜室盖螺母液压拆卸、隔膜室盖拆卸、阀座装入、活塞压装等，因此本文将对几种常见的隔膜泵随机工具中的液压柱塞结构进行介绍，从而为同类产品的设计和研发提供参考和借鉴的依据。
1 液压柱塞结构在阀座装入工具中的应用

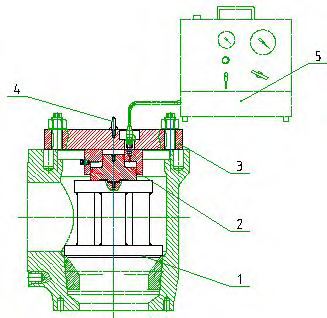

以往隔膜泵所使用的传统结构的阀座装入工具为机械敲入式，存在耗费人工、受力不均、装配精度不足等问题。因此引入液压柱塞结构如图1所示。并将序号1阀座压紧板置于阀座上方，再按图示位置装配好序号2、3利用阀盖已有螺母固定上压板，利用序号5气动泵加压使柱塞产生垂直方向的运动使阀座压紧。这一装置的优点是阀座受力均匀，且装入过程自动化程度高。
1—阀座压紧板2—柱塞液压缸3—上压板4—吊环螺钉5—气动泵 1—护罩2—打压环3—六角螺母4—柱塞5—扳手6—六角螺塞7—转换接头
图1 阀座装入工具的结构原理图 图2 隔膜室盖螺母液压拆装工具的结构原理
2 液压柱塞结构在隔膜室盖螺母液压拆卸工具中的应用

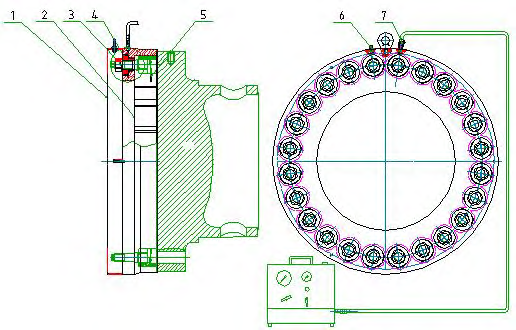

大型隔膜泵液力端隔膜室盖螺母液压拆装工具操作原理图如图2所示，将打压环等各零件按图示装配在隔膜室盖上，把合并锁紧序号3螺母，将件7快速接头连接。启动气动泵站，使序号4柱塞发生相对运动，并使得隔膜室盖螺柱发生伸长从而卸载预紧力。装置巧妙的运用了液压柱塞结构原理实现了隔膜室盖螺母的拆装，对于隔膜泵日常维护（例如更换隔膜、导杆等常规备件）具有重要作用，是用户现场使用频率较高的随机工具之一。
3 液压柱塞结构在隔膜室盖拆卸工具中的应用
液压柱塞结构隔膜室盖液压拆卸工具中的使用原理，首先将4个液压柱塞缸均匀分布并拧紧在隔膜室盖上，装上胶管接头、分配器以及气动泵站拆装工具等，之后利用气动泵进行打压（柱塞行程15mm），通过柱塞的行程使隔膜室盖与隔膜腔脱离，即可将隔膜室盖拆下。
4 液压柱塞结构在活塞压装工具中的应用
活塞压装工具的操作原理，将液压柱塞结构零部件按图示位置装配到位并用螺母锁紧后进行打压，随着压力的升高，柱塞与缸体之间发生水平方向的相对运动，从而推动活塞向右徐徐运动直至活塞安装到位。
5结语
本文对几种应用于大型隔膜泵液力端的随机工具中的液压柱塞结构进行举例分析，包括阀座装入工具、隔膜室盖螺母液压拆装工具、隔膜室盖拆卸工具、轴承盖螺母液压拆卸工具以及活塞压装工具。从不同的使用场合、操作条件以及操作原理等方面对各类型液压柱塞结构进行分类。这几类随机工具在采用了液压柱塞结构之后不仅提升了大型隔膜泵在用户现场的维护安装效率，也在一定程度上为同类产品的设计和研发提供了重要的实践依据与理论参考。
